一、技术产品名称与技术提供单位

技术产品名称：套筒式永磁调速技术

技术产品提供单位：南京艾凌节能技术有限公司

二、技术产品适用领域

主要应用于离心式和轴流式风机、泵、压缩机系统中，实现系统的调速节能。

三、主要技术原理与指标

技术原理：

套筒式永磁调速器由导体转子、永磁转子和调节器三部分组成，如图1所示。永磁转子在导体转子内，两者无连接，其间由气隙分开，并随各自安装的旋转轴独立转动；调节器调节永磁转子与导体转子在轴线方向的相对位置，以改变导体转子与永磁转子之间的啮合面积，从而调节传递转矩的大小。导体转子与电机相连，永磁转子与负载相连，当导体转子转动时，导体转子与永磁转子产生相对运动，导体转子切割永磁体磁场产生涡流，涡流又产生感应磁场与永磁场相互作用，从而带动永磁转子沿与导体转子相同的方向转动，将电机的运动传递给负载；输出转矩的大小与啮合面积相关，改变啮合面积的大小，就能改变输出扭矩的大小，如图2所示。

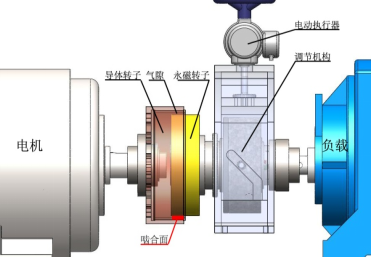

图1 永磁调速系统构成

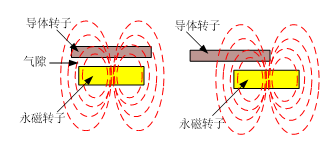

图2 永磁调速工作原理

技术指标：

（1）节电率10%~60%；

（2）振动减少50%~85%；

（3）噪音不超过85dB；

（4）具有空载启动和过载保护功能；

（5）调速范围30~98%，无级平滑调速；

（6）机械传递效率98%；

（7）调节精度1%；

（8）允许1mm安装对中误差。

四、典型应用案例和实施绩效

仪征化纤热电中心6台560kW引风机采用艾凌节能水冷型套筒式永磁调速技术进行改造，建设内容包括基础改造、设备安装对中、水冷系统安装、控制系统安装等，总投资270万元。改造后，节电率21.9%，每年节省电费约为173万元，投资回收期2年以内。
