焦炭质量再认识与炼焦配煤新理念
孟庆波 徐秀丽 姜 雨
（中钢集团鞍山热能研究院有限公司，炼焦技术国家工程研究中心）
摘 要 文章综述了焦炭质量研究进展。在高炉下部高温区焦炭劣化的自身影响因素与高炉上部不尽相同，焦炭的孔隙结构、炭基质特性是影响焦炭质量的重要因素，模拟高炉条件的反应性及反应后强度和高温强度与传统焦炭冷态强度和热态性能差别明显，建立焦炭质量新评价体系很有必要。提出以高炉对焦炭本质质量的需求为目标，研究配煤结构、优化配煤及其与炼焦工艺的有机协调，再到对炼焦煤的应用评价和炼焦煤的选择，实现为高炉炼铁提供合理价格和质量的冶金焦。
关键词 焦炭质量 优化配煤 反应性 反应后强度 高炉炼铁
焦炭是高炉炼铁的重要原料，在高炉冶炼过程中起提供热量、还原剂、渗碳剂和料柱骨架的作用。料柱骨架作用对高炉冶炼十分重要，因此，焦炭必须具有足够的强度。焦炭强度低会引起诸如炉身和炉缸透气性降低、气流和温度分布紊乱和悬料等操作问题，严重影响高炉顺行。炼铁工作者和炼焦工作者面临稳定改善焦炭质量、优质炼焦煤供应紧张和价格高涨的局面。为降低高价的焦炭消耗，高风温、富氧喷煤及焦丁入炉技术使焦比大幅度降低，但焦炭承担更大铁矿负荷和化学侵蚀。
焦炭在高炉内经受挤压、磨损和碰撞等机械作用的影响，还经受高温条件下的碳溶损失反应、碱金属侵蚀、焦中矿物质的还原反应、渣铁溶蚀、石墨化以及向铁水溶解等化学作用的影响，自上而下不断劣化，呈现平均粒度变小、强度降低、气孔增大和反应性提高等劣化现象[1-7]。因此，焦炭只有具备一定的化学、物理等综合性能，才能抵抗在高炉中不同部位对其劣化的影响，满足高炉炼铁的要求。
在工业应用上，采用焦炭的灰、硫、挥发分、粒度及转鼓强度（M40、M10）和反应性（CRI）及反应后强度（CSR）对焦炭质量进行评价。焦炭的转鼓强度、反应性（CRI）及反应后强度（CSR）和粒度与焦炭在高炉中的骨架作用密切相关，但这些指标还不能完全表征焦炭的质量，尤其是在高炉下部高温区域焦炭的性能。因此，研究包括上述指标的焦炭质量评价新体系对高炉冶炼的影响及如何生产相应质量焦炭成为炼铁工作者和炼焦工作者的重大课题。
1 焦炭质量研究进展
作为发热剂、还原剂和渗碳剂要求焦炭的固定碳含量高，灰分低，碱金属、硫和磷等有害元素含量低。作为料柱骨架，首先要求焦炭粒度均匀、具有较大的平均粒度，大高炉要求50mm左右或以上，以保证高炉的透气性。更为重要的是焦炭要具有高的冷态机械强度（M40和M10）。M40反映焦炭的抗破碎能力，与焦炭在高炉中保持块度能力密切相关。M10反映焦炭的耐磨损能力，与高炉中焦炭的粉化性能密切相关。焦炭的冷态机械强度决定高炉内块状带的透气性和炉况的顺行，也是焦炭热态强度的基础。国内外研究者对以上指标异议较少。对于反映焦炭热态强度的反应性CRI和反应后强度CSR的认识，众多研究者的认识大不相同。有研究者认为高CSR、低CRI焦炭有利于降低焦比和改善高炉操作，低CRI有利于增加间接还原时间而降低焦比，高CSR有利于保持焦炭在高温条件下的强度和块度，保障高炉的透气性。但众多研究者对此提出异议，认为焦炭反应性CRI和反应后强度CSR的测定方法与高炉实际情况相差太远，高炉中焦炭的气化反应失重主要取决于浮氏体的气相还原生成的CO2[8]，而与反应性测定的结果无关[9]。实验高炉的试验证明高炉中焦炭气化失重CRIBF远低于该高炉入炉焦常规反应性试验的反应性CRI，而I转鼓强度CSRBF远高于该高炉入炉焦常规反应性试验的反应后强度CSR[10]；俄罗斯生产高炉运行分析表明，焦炭反应性在很宽的范围内变化，并不会对高炉平稳运行带来决定性的影响，但高炉对焦炭M25＜84%及M10＞8%反映强烈[11]。在国内，CRI及CSR相差很大的焦炭也在不同的大型高炉上正常使用[12]。这说明焦炭冷强度M40及M10和热性能CRI及CSR能在一定程度上评价焦炭质量，但并不能很好、全面地表征焦炭质量。焦炭冷强度和热性能分别是在常温和1100℃条件下测定得出的，而焦炭在更高温度下的性能却未能涉及。
为更好地评价焦炭质量，研究人员根据高炉冶炼实际开展了焦炭质量的研究，并取得新的进展，为重新认识焦炭质量、建立焦炭质量新的评价体系提供了新的理念。研究的重点是焦炭在模拟高炉实际条件下的反应性及反应后强度、高温强度及其与焦炭孔隙结构、焦炭基质和焦炭中矿物质等关系，以及炼焦煤特性对上述焦炭性能的影响等。
1.1 焦炭反应性测定方法的改进

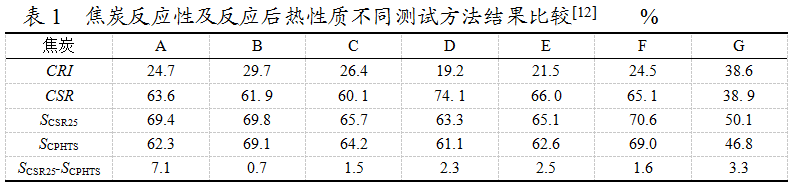

改进的焦炭反应性测定方法是采用模拟高炉冶炼条件，如变温、反应失重约20%～30%或采用混合反应气体，测定焦炭的反应性和反应后强度[1,9,12]。测定结果与标准反应性测定方法相比，对反应性低或反应性高的焦炭评价会有很大的差别，如郭瑞等人采用失重25%的测定方法，结果表明各种焦炭的反应后强度差距明显减小[12]，见表1。这也在一定程度上解释了热性能差别巨大的焦炭在不同的大型高炉上均可以使用的原因，说明模拟高炉条件的焦炭反应性测定方法较传统的NSC方法对焦炭质量的评价更具针对性。
1.2 高温条件下的焦炭强度
在高炉下部上升气流中CO2含量很低，焦炭主要受高温的影响。模拟高炉操作条件下的焦炭高温强度测定方法可以弥补传统反应性测定方法的不足。郭瑞等人采用的方法为焦炭经变温反应失重25%后在惰性气体保护下继续升温至1400℃，然后测定焦炭的高温处理后强度（SCPHTS）。研究发现焦炭的强度均发生不同程度地降低，但不同的焦炭表现不一，个别焦炭强度下降明显，而有的焦炭强度下降较少[12]，见表1。说明除焦炭反应性指标外还有其他因素影响焦炭质量，尤其是高温强度。如焦炭在高温下的石墨化程度，不同焦炭的碳的堆垛高度Lc和层面间距d不同，在高炉升温过程中焦炭晶体体积变化不一，即石墨化程度不同，当晶体体积变化较小时，焦炭石墨化较慢时，有利于焦炭的热稳定性[13]。
1.3 焦炭基质对强度的影响
焦炭作为不均质的多孔体，其基质性能是影响焦炭强度及其反应性能的本质因素。Juho A. Haapakangas等人研究了三种工业焦炭的高温强度，发现1600℃和1750℃时测定的焦炭抗压强度比室温时下降约30%，尽管下降幅度不同，但三种焦炭抗压强度的次序未变[14]，说明焦炭的冷态强度是热态强度的基础，焦炭石墨化是焦炭高温强度降低的重要因素；高温强度测定的离散度明显低于室温强度时的离散度，说明随温度升高，焦炭石墨化，炭基质均质程度提高；因三个焦炭中的惰性物和活性组分形成的显微组织差距较小，三种焦炭抗压强度主要取决于孔结构、裂纹和炭基质强度。但研究显示焦炭强度与1mm直径气孔的孔形状因数无明显关系，认为孔形状对焦炭强度的影响主要由裂纹、接触孔（不规则孔）及大于1mm直径气孔决定。
1.4 焦炭孔隙结构对焦炭质量的影响

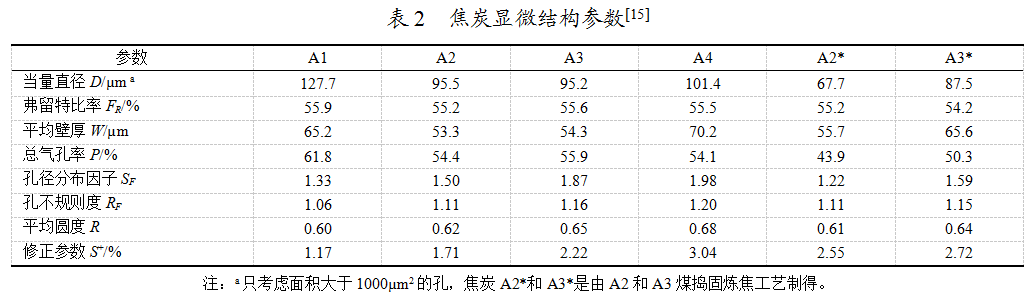

焦炭是不均质的多孔体，其孔隙结构会影响焦炭的强度及其反应性能，进而影响焦炭在高炉中的劣化行为。研究者普遍认为焦炭的气孔率、孔壁厚度和孔径对焦炭的强度和反应性具有明显的影响。但这些指标与焦炭强度的相关性并不高，即使采用孔壁厚度与孔径比S亦不太高，Fanyu Meng 提出的修正指标S+与焦炭的抗拉强度明显相关，随S+指标增大焦炭抗拉强度提高[15]，见图1和表2。该指标包涵了孔形状、孔径分布和孔隙率，计算公式如下：
S+ =（W×SF×RF）/（P×D）
式中：W为平均壁厚，SF为孔径分布因子，RF为孔不规则度，P为总气孔率，D为当量直径。捣固工艺能明显减少＞300μm的大气孔、提高S+指标，这很好地说明了捣固工艺通过改善焦炭孔隙结构提高焦炭的抗拉强度。但捣固工艺对降低不规则气孔却不如降低大气孔明显[15]，见图2。这可能暗示捣固工艺对改善焦炭在高温条件下的强度效果有限。
1.5 焦炭在高炉不同部位劣化的根源
焦炭是不均匀的多孔体，高炉不同部位的工况差别巨大，二者的结合呈现出焦炭在高炉不同部位劣化的机制不同、焦炭的不同特性引起不同部位的劣化。焦炭的孔隙结构是焦炭劣化的重要因素，焦炭炭基质是由不同炼焦煤及其不同煤岩组分经热解固化形成，炭基质的微观结构及其相互之间的结合均对焦炭的劣化带来本质性的影响。Richard Roest等人研究指出，在高炉不同部位焦炭劣化的主要因素不同[16]。焦炭中惰性物的尺寸范围、活性与惰性物界面间的孔隙率对焦炭各区域的劣化均有很大的影响，说明焦炭在常温条件下测定的冷强度能在一定程度上表征焦炭的强度指标，这也再一次证明焦炭冷强度是热强度的基础；而在高炉下部的风口回旋区、鸟巢区，尤其是死料柱，惰性粒子晶间裂隙对焦炭劣化影响明显，薄孔壁对回旋区、鸟巢区焦炭劣化作用明显。外裂纹长度对回旋区影响巨大。说明焦炭在高炉下部高温区和高机械冲刷区域，对焦炭的质量提出更多的要求。这暗示焦炭现有冷强度指标、CSR等不能全面表征焦炭高温条件下的质量；也暗示合理选择炼焦煤保证活、惰性组分良好结合，并配合合适的备煤工艺及炼焦制度是改善焦炭本质质量的可行措施。
1.6 焦炭中矿物质（灰分）对焦炭劣化的影响
以往研究大多集中在焦炭矿物质对焦炭反应性的催化作用上，但近期研究认为，焦炭中碱金属等对焦炭的劣化作用被夸大了，甚至认为碱金属等可促进焦炭的气化反应、有利于矿石的还原，可促进焦炭在风口区的燃烧、有利于高炉冶炼[8-9]。焦炭中的碱金属对焦炭的劣化作用可能主要是其嵌入焦炭微晶结构中的破坏，导致焦炭劣化[8-9]。SiO2等在高温条件下的还原、化学反应及气化逸出使焦炭劣化[1,2,4]。
1.7 对焦炭质量的新认识
传统的焦炭质量指标对高炉冶炼条件的模拟性不足，尤其是对高炉下部的高温区没有模拟。前述研究结果显示，模拟高炉冶炼条件的反应性及反应后强度和高温强度与传统的焦炭质量指标既存在一定的相关性，也存在较大的差别，说明现有焦炭质量指标的不足；焦炭的孔隙结构是影响焦炭质量的重要因素，焦炭的炭基质是影响焦炭质量的内在因素。由于炼焦煤的不同变质程度、煤岩组成及工艺特性使生成焦炭的孔隙结构和显微组织间的结合呈现出影响焦炭质量的“薄弱环节”，而这些“薄弱环节”在传统焦炭质量测定时未能全面表现出来，但在高炉下部高温区却是焦炭劣化的重要因素。众所周知，捣固炼焦可以明显改善焦炭的M10和CSR，但大多数高炉生产者不愿意使用捣固焦炭，认为捣固焦炭质量不及顶装焦炉焦炭质量，或认为虽然可以使用，但要“打八折”。也有研究者研究捣固焦炭与顶装焦炭质量的差异，认为其“盲肠孔”较多，影响了其性能[17]。前述Fanyu Meng等研究显示捣固工艺可以明显提高S+指标是其强度提高的原因，但捣固工艺并不能明显降低不规则孔隙的数量[15]，而该孔隙可能是造成焦炭高温强度降低的重要原因。为追求低成本，捣固工艺的配煤中黏结性较差的煤比例较高，是不规则孔隙产生的重要因素，也是前述Richard Roest等指出在高炉下部几个区域焦炭劣化影响因素产生的原因，即配煤造成焦炭的本质质量较差。加之捣固焦炭气孔率低，会明显影响其气化性能和燃烧性能，使冶炼强度下降、焦比升高。
因此，结合高炉冶炼实际，深入研究焦炭的本质质量是认识和解决问题的途径。采用焦炭质量研究进展的新理念，或可以解释和理解焦炭质量与高炉冶炼出现的“异常现象”，并通过研究焦炭本质质量便于日常检测的方法，建立焦炭质量的新评价体系。通过选择合理的煤炭资源进行合理配煤，并结合适当的工艺技术为高炉生产提供满足其真实需求的焦炭。
2 炼焦配煤研究进展及新理念
焦炭质量的高低以能否满足高炉高效冶炼为评价的依据。目前采用的焦炭质量指标虽然能在大部分情况下评价其质量，但各指标与高炉的冶炼关系不明显，甚至出现“异常现象”。以目前指标指导炼焦生产和炼焦配煤会出现误导。为更好地进行炼焦配煤，应以高炉冶炼实际情况和对焦炭本质质量的需求开展炼焦配煤研究和生产控制。据此，提出研究和生产的思路为以高炉生产为导向，由高炉对焦炭质量要求到炼焦配煤，再到炼焦煤。即高炉焦炭本质质量要求、生产该质量焦炭的配煤结构与炼焦工艺制度、炼焦煤源的选择与评价。
2.1 配煤结构
所谓配煤结构是指配煤所采用的煤种及其配比。众所周知，中高变质程度的焦肥煤大多具有优良的结焦性能和热性能，表现为冷、热态强度均高，而低变质程度的气煤、1/3焦煤大多表现为冷、热态强度较低，高变质程度的瘦煤、贫瘦煤和贫煤大多不软化熔融，炼焦时易形成不规则孔隙。部分追求低成本的捣固炼焦企业，过低的焦肥煤比例，是其焦炭本质质量不高的主要原因。因此，合理的配煤结构是生产优质焦炭的前提条件。
2.2 煤岩配煤

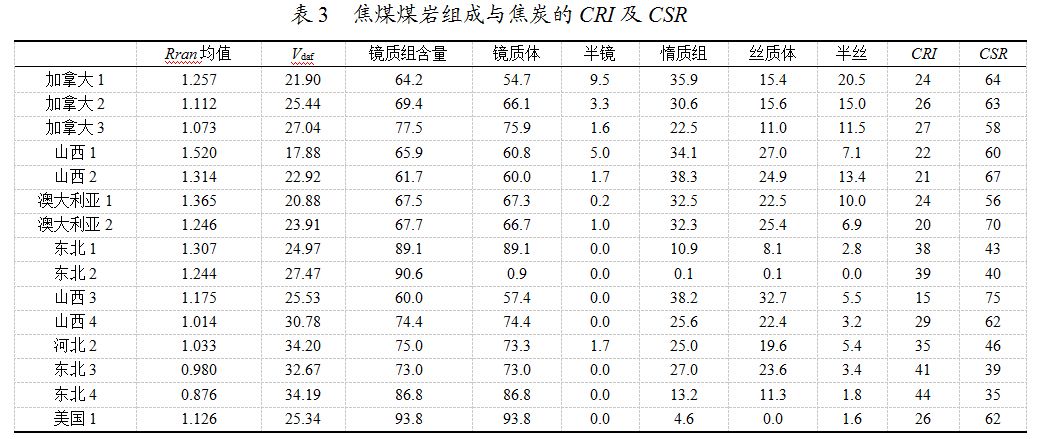

煤岩技术可用于确定煤变质程度、煤岩相组成及识别混煤等。炼焦配煤时通过拟合配合煤的镜质组反射率分布图有效地控制配合煤的结构，在使用混煤时十分有效[18]。研究炼焦煤的煤岩相组成，并据此进行配煤是改善焦炭微观炭基质和孔隙结构的有效手段，也可以改善焦炭的高温性能。国内外优质焦煤的岩相组成多表现为镜质组含量约60%～75%，其余为惰质组，惰质组中半丝质组含量较高，见表3。近期研究表明，煤粒的岩相组成对焦炭质量具有很大影响，表现为有的煤种适宜细粉碎（即希望煤粒中的不同岩相解离），而有的煤种希望粗粉碎（即不希望煤粒中的不同岩相解离[19]），见图3。这对煤料的粉碎提出了新要求，对于希望细粉碎的煤料可以采取先预粉碎再配煤，然后再粉碎的备煤工艺。
2.3 炼焦煤评价与应用性分类
目前国内焦化企业大多采用《中国煤炭分类》对炼焦煤进行分类和评价，并指导炼焦配煤。该方法以挥发分作为煤阶指标、黏结指数G及胶质层最大厚度Y和奥阿膨胀度b值作为工艺指标对煤进行分类，存在分类指标不能全面反映炼焦煤性能、分类指标较宽泛、未能涵盖炼焦性能、不适于混合煤等问题。存在煤种分界线附近煤种与分类不符、同类煤炼焦性能差别巨大的问题。因此，大部分焦化企业采用试验焦炉对炼焦煤炼焦性能进行补充评价。为较全面地评价炼焦煤，中钢热能院、宝钢等都提出了各自的炼焦煤评价方法[20-21]。将炼焦煤众多性能指标按其对炼焦能力的贡献通过数学方法整合到一起，对炼焦煤进行较全面地评价。其中中钢热能院方法按焦炭质量几个重要指标将炼焦煤性能整合为黏结能力指标、结焦能力指标、热性能指标以及灰分和硫分指标，并与价格挂钩分别形成各性能指标的性价比和综合性能及其性价比，用以指导炼焦煤源的选择、采购和使用[20]。该方法还适用于混合煤，解决了大量存在的混合煤的评价与应用问题。该评价方法采用分类与数值化相结合的方法，对炼焦煤进行应用性分类并对其进行数值化评价，使其对包括混合煤在内的炼焦煤可以进行应用性分类和打分，不但使其评价更直观，还可以以此为基础进行数值化炼焦配煤，再结合计算机技术使炼焦配煤更全面、方便和快捷。
2.4 炼焦工艺与操作制度
炼焦工艺与操作制度是影响焦炭质量的重要因素。正确认识和合理利用炼焦工艺与操作制度才能保障合理利用炼焦煤资源、保证焦炭质量和维护安全生产。
火落管理，是以控制产品质量为目标的炼焦操作制度，区别于传统的结焦周期管理，分为火落时间和置时间，火落时间是焦炭成熟的时间，置时间是进一步使焦炭质量均质化的时间[21]。该方法保障了焦炭成熟和质量均匀。干熄焦，不仅是余热回收的节能工艺技术，也是提高焦炭质量的工艺技术。循环惰性气体逆流换热冷却红热焦炭降低了焦炭内部的热应力，减少了焦炭微裂纹。焦炭在干熄炉内自上而下的运动部分消除了焦炭的缺陷。这两个作用有效提高了焦炭内在质量，改善高炉冶炼的技术经济指标。但同时，也存在冶金焦率下降、生产成本高的问题。目前钢铁联合企业大多已实现干熄焦，并逐步向全干熄方向发展。独立焦化企业也快速跟上，已有部分企业采用干熄焦工艺。建议钢铁企业在采购干熄焦时应充分考虑这一因素，适当提高采购价格，实现钢铁与焦化共赢。
捣固炼焦工艺，通过提高装炉煤的堆密度提高焦炭的质量。捣固工艺较明显改善M10、CSR指标。捣固工艺主要是通过降低焦炭气孔率、改善孔隙结构而提高了焦炭的质量指标[15,22]，但焦炭的炭基质特性基本没有变化[22]。因此，不宜片面夸大捣固工艺的作用，更不宜对该工艺赋予过高的期望，目前捣固焦炭质量不高的主要原因是配煤结构较差，焦、肥煤的配比过低。所以，捣固炼焦配煤结构与顶装炼焦的配煤结构不宜差距过大，否则，焦炭本质质量会有明显下降而影响高炉冶炼。同时，捣固炼焦企业对该工艺须有认识，捣固工艺对配煤结构有特殊的要求与限制，对焦饼膨胀压力和收缩更为敏感，在生产较高质量焦炭时更加突出。选择合适的煤源、优化配煤结构并配合工艺制度才能较好平衡平稳安全生产和焦炭质量关系。总之，捣固焦生产应以高炉需求为准则，合理配煤生产捣固冶金焦。
2.5 优化配煤
优化配煤包括合理选择煤源和优化配煤结构以及优化配煤的方法。前述炼焦煤的评价和应用性分类是优化配煤的前提条件。根据高炉对焦炭本质质量要求，以科学的煤质评价为前提，采用适当的方法进行炼焦配煤，从而实现优化配煤。结构配煤，以焦炭本质质量为目标，合理选择煤资源并进行合理搭配，使配合煤中保持合理比例的骨架煤种和基础煤种，即焦煤和肥煤，采用的技术指标除传统的煤质指标、煤分类及试验焦炉焦炭指标外，配合煤岩反射率和煤岩组成指标等是可行方法。基于炼焦煤数值化评价和应用性分类的优化配煤，是中钢热能院提出的专利方法。首先，将拟参加配煤的各单种煤进行较全面的煤质分析和试验焦炉炼焦试验，根据试验结果进行数值化评价和应用性分类，再根据目标质量焦炭进行数值化配煤，根据各项指标的得分高低调整配煤比，实现优化配煤。
矩阵法优化配煤技术，是中钢热能院提出的将各单种煤各项煤质指标进行矩阵化处理，根据目标焦炭质量要求采用矩阵算法进行优化配煤。该方法可以方便地采用计算机技术进行计算和优化，不仅提高了效率，也便于编程用于配煤软件和专家系统。
3 结语
（1）加强焦炭质量研究，建立焦炭质量评价新体系，开发能便捷评价焦炭本质质量的方法，为炼铁和炼焦生产提供指导。（2）研究炼焦煤炼焦过程的变化机理及其对焦炭本质质量的影响规律，为生产本质质量优良的焦炭提供理论指导。（3）开发便捷高效的炼焦煤评价方法和配煤方法，实现优化利用煤炭资源、生产满足高炉冶炼真实需求的较低成本的合格焦炭。
（4）充分研究各种炼焦工艺技术及操作制度对配煤结构的适应性和对焦炭质量的影响，合理利用各种工艺技术及操作制度实现生产合格焦炭与生产的顺行安全。
4 参考文献
[1]B. van der Velden，C. J. Atkinson, T. Bakker，J. R. H. Stuurwold，G. J. Tijhuis. Coke properties and its processes in the lower zone of the Blast Furnace[C]，METEC InSteelCon, Düsseldorf，27 June-1 July 2011，Session 4：1-9.
[2]Sushi Kumar Gupta，Veena Sahajwalla and N. Saha-Chaudhury，Influence of Coke Properties and Reactivity on Coke Fines in a Blast Furnace[C]，presented at AISTech 2004-The Iron and Steel Technology Conference and Exposition，Nashville，Tenn. 165-176.
[3]孔德文，张建良，龚必侠. 高炉块状带焦炭反应性的研究[J]. 钢铁，2011，46（4）：15-18.
[4]Sushi Gupta，ZhuoZhu Ye，Byong-chul Kim，Olavi Kerkonen，Mineralogy and reactivity of cokes in a working blast furnace[J]，Fuel Processing Technology，117，2014，30-37.
[5]Sushi Gupta，ZhuoZhu Ye，Riku Kanniala，Olavi Kerkkonen，Veena Sahajwalla，Coke graphitization and degradation across the tuyere regions in a blast furnace[J]. Fuel，113，2013：78-85.
[6]渡壁史朗等. 抑制高炉回旋区内焦炭粉化的焦炭特性和高炉操作条件（全荣 译）[J]. 鞍钢技术，2003（5）：51-56.
[7]任玉明，薛改凤，鲍俊芳等. 武钢5号高炉风口焦炭质量研究[J]. 武钢技术，2014，52（2）：4-6，10.
[8]毕学工. 焦炭质量与高炉冶炼关系的再思考[J]. 过程工程学报，2009，l9（1）：438-442.
[9]胡德生，孙维周. 重新认识高炉用焦炭与CO2的反应性[J]. 宝钢技术，2013（6）：6-11.
[10]Maria Lundgren，Lena Sundqvist Ökvist，Bo Björkman，Coke Reactivity under Blast Furnace Conditions and in the CSR/CRI Test[J]，steel research int. 2009，80（6）：396-401.
[11]А. К. Тараканов等. 现代方法评价冶金焦炭质量的研究（兰金亮 译）[J]. 现代冶金，2014（1）：4-6.
[12]郭 瑞，汪 琦，赵雪飞等. 焦炭反应性及反应后热性质及其检测方法[J]. 过程工程学报，2013，13（3）：512-518.
[13]张德品，尹新堂. 冶金焦炭石墨化的研究[J]. 炭素，1982（4）：9-15.
[14]Juho A. Haapakangas，Juha A. Uusitalo，Olli J. Mattila，Stanislav S. Gornostayev，David A. Porter, and Timo M. J. Fabritius，The Hot Strength of Industrial Cokes-Evaluation of Coke Properties that Affect Its High-Temperature Strength[J]，steel research int. 85（2014）No.9999，1-12.
[15]Fanyu Meng，Sushil Gupta，David French，etc，Characterization of microstructure and strength of coke particles and their dependence on coal properties[J]. Powder Technology，320（2017）：240-256.
[16]Richard Roest，Hannah Lomas，Merrick Mahoney and Sushil Gupta，Understanding Cokes Performance in Blast Furnace Conditions-Coke Strength Extension[R]，ACARP Project C17050 Published 07/11/2014.
[17]王 喆，张建良，左海滨等. 捣固焦高温气化反应特性[J]. 工程科学学报，2014（12）：1602-1607.
[18]孟庆波，刘 洋，郭武卫等. 基于镜质组反射率分布的水钢优化配煤研究[J]. 煤炭转化，2011，34（1）：22-28.
[19]Merrick Mahoney，Graham O’Brien，Sid McGuire，Impact of inert size and coal particle composition on coking pressure and coke strength[C]，METEC InSteelCon，Düsseldorf，27 June-1 July 2011，Session 15，1-10.
[20]孟庆波，徐秀丽，战 丽等. 炼焦原料应用性分类和综合质量评价及其指导配煤方法[P]. 中国：CN105062531A：20150812.
[21]朱仁良等. 宝钢大型高炉操作与管理[M]. 冶金工业出版社，北京：2015：90-94，128-133.
[22]Meng Qingbo，Wang Qi, Achievements of cokemaking industry and their supports to iron and steel industry in China[C]，6th International Congress on the Science and Technology of Ironmaking – ICSTI. Rio de Janeiro，Brazil，Oct. 14-18，2012，520-531.
